Електрощитове обладнання

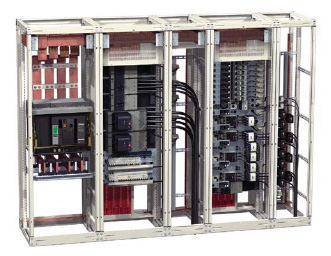

Види електрощитового обладнання

Електрощитове обладнання, в залежності від мети використання, поділяється на:поверхові щити, розподільні щитки і щити управління. Також для електрощитового обладнання використовуються загальноприйняті абревіатури: ШЛС, Я5000, ЩО-70, ПР11, ЩАП, ЩОС, ЯТП (ЯТП-0.25), ВРУ та інші).

Призначення електрощитового обладнання ШЛС:

• поквартирний розподіл електроенергії
• захист розподільних ліній від перевантаження і коротких замиканнях
• для розміщення засобів телефонних та інших електромереж.

Електричні щити приєднуються до ланцюгів напругою 220 і 380/220 В трифазного змінного струму частотою 50-60 Гц в електроустановках з системами заземлення TN-S, TN-CS, TN-C за ГОСТ Р 50571.2-94. Шафи ШЛС можуть виготовлятися як вбудовувані і настінного виконання (кріпляться до стіни).

Як розташовують електрощитове обладнання?

Головний розподільний щит, який розподіляє електроенергію споживачам всього будинку, найкраще встановлювати в спеціально відведеному приміщенні для електрощитового устаткування - найчастіше це підвал чи перший поверх.

Приміщення для електрощитового обладнання повинне бути гідроізольованим, а в районах з небезпекою повеней і підтоплення, ввідні пристрої, електрощитове обладнання, поверхові щити, головні розподільні шафи повинні встановлюватися вище ймовірного максимального рівня затоплення. Для приватних житлових будинків електрощити найкраще становлювати у відповідному виконанні на стіні.

Вимоги до розміщення електрощитового обладнання

При розміщенні електрощитового обладнання, ввідних пристроїв та головних розподільних щитів, пунктів і поверхових щитів не в спеціальних приміщеннях повинні дотримуватися такі вимоги:

• електрощити мають бути розташовані в зручних і доступних для обслуговування місцях
• обладнання повинно бути встановлене в металевій шафі або ніші капітальної стіни з дверцями, які закриваються на замок
• щити поверхові, щитки, пункти, щитове устаткування та ввідні пристрої повинні встановлюватися на відстані не менше 0,5 м від трубопроводів (водопровід, опалення, каталізація), газопроводів і газових лічильників.

Заборонено розміщати приміщення для електрощитового устаткування:

поверхом нижче під туалетами, ванними кімнатами, кухнями і санвузлами.

При прокладанні через щитові приміщення трубопроводів (водопровід, опалення, каналізація), вентиляційних та інших коробів, останні не повинні мати в межах приміщення люків, засувок, фланців, вентилів. З розподільними щитами, пунктами або щитками можуть поєднуватися ввідні пристрої.

Електрощитове обладнання - предмет підвищеної небезпеки! Будьте обрежні!
