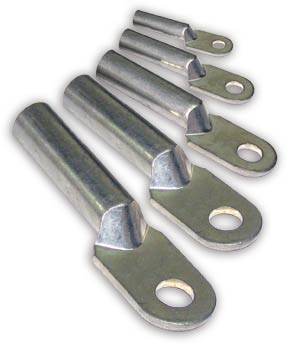

Кабельні наконечники без ізоляції алюмінієві DL, призначені для обкінцювання жил алюмінієвих дротів і кабелів пресуванням. Наконечник виготовлений методом штампування з алюмінієвого прутка. Матеріал наконечників DL - алюміній
|
ТИП |
0 |
D |
d |
L |
L1 |
В |
|
DL-10 |
8,5 |
9 |
6 |
68 |
28 |
16 |
|
DL-16 |
8,5 |
10 |
6 |
70 |
30 |
16 |
|
DL-25 |
8,5 |
12 |
7 |
75 |
34 |
18 |
|
DL-35 |
10,5 |
14 |
8,5 |
85 |
38 |
20,5 |
|
DL-50 |
10,5 |
16 |
9,8 |
90 |
40 |
23 |
|
DL-70 |
12,5 |
18 |
11,5 |
102 |
48 |
26 |
|
DL-95 |
12,5 |
21 |
13,5 |
112 |
51 |
28 |
|
DL-120 |
14,5 |
23 |
15 |
120 |
53 |
30 |
|
DL-150 |
14,5 |
25 |
16,5 |
126 |
56 |
34 |
|
DL-185 |
16,5 |
27 |
18,5 |
133 |
58 |
37 |
|
DL-240 |
16,5 |
30 |
21 |
140 |
60 |
40 |
|
DL-300 |
21 |
34 |
24 |
160 |
65 |
50 |
|
DL-400 |
21 |
38 |
26 |
170 |
70 |
50 |
|
DL-500 |
21 |
47 |
29 |
190 |
75 |
53 |
|
DL-630 |
21 |
54 |
35 |
220 |
75 |
53 |
|
DL-800 |
21 |
60 |
38 |
250 |
100 |
65 |
Кабельні наконечники мідні без ізоляції DT, призначені для обкінцювання жил мідних дротів і кабелів пресуванням. Наконечники виготовлені методом штампування з мідного прутка . Матеріал наконечників DT - луджена мідь.
| ТИП | 0 | D | d | L | L1 | В |
| DT-10 | 8,5 | 9 | 5,3 | 62 | 28 | 16 |
| DT-16 | 8,5 | 10 | 6,5 | 68 | 30 | 16 |
| DT-25 | 8,5 | 11 | 7 | 70 | 33 | 18 |
| DT-35 | 10,5 | 12 | 8,5 | 80 | 36 | 20,5 |
| DT-50 | 10,5 | 14 | 9,5 | 85 | 38 | 23 |
| DT-70 | 12,5 | 16 | 11,5 | 95 | 43 | 26 |
| DT-95 | 12,5 | 18 | 13,5 | 104 | 46 | 28 |
| DT-120 | 14,5 | 20 | 15 | 112 | 49 | 30 |
| DT-150 | 14,5 | 22 | 16,5 | 120 | 51 | 34 |
| DT-185 | 16,5 | 25 | 18,5 | 125 | 55 | 37 |
| DT-240 | 16,5 | 27 | 21 | 136 | 60 | 40 |
| DT-300 | 18 | 31 | 23,5 | 155 | 66 | 50 |
